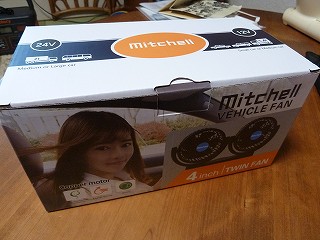

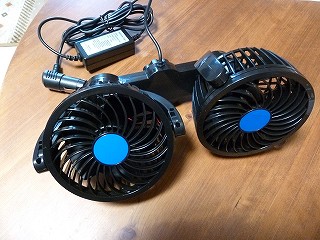

1．扇風機は楽天で買った4インチのツインファンで、型式HX-T205SE、12V、6.5W。風量は無段階で調整出来て、騒音は50dBと静かだ。

2．このままトラクターの屋根フレームに取り付けて、頭の後ろから風を送るには2個のファンピッチが狭すぎるようだ。

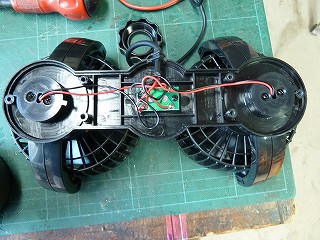

3．開腹してみると配線はいたってシンプルだ。

4．この基盤は残して使えるようにした方が良さそうだな。このプラスチックカバーを二つに切り分けて使うことで、製作図面を描いてみた。

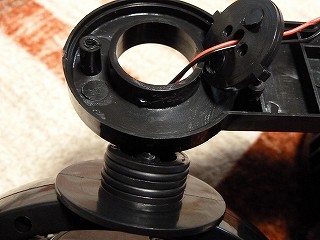

5．ファンの回転部はOリングが入っているので、任意の位置に止まられるようだ。

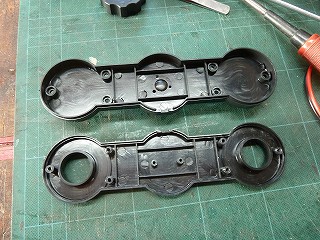

6．先ずはこのプラスチックカバーを2分割することに。

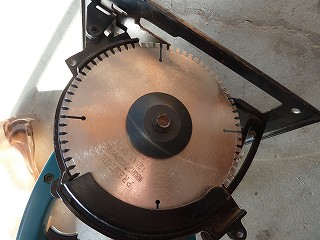

7．自作小型テーブルソーのチップをプラスチック切削用に交換。

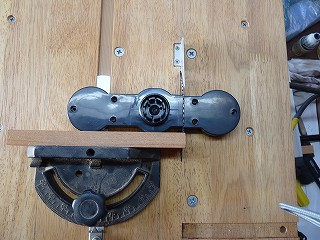

8．マイターゲージを使って切断。

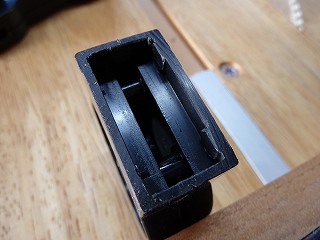

9．プラスチック専用チップを使うと、このようにバリ無く切断できるのだ。

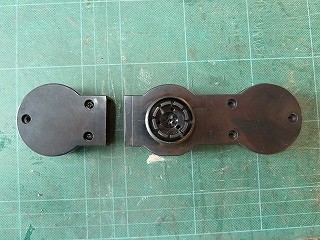

10．上下のカバーを切断した状態。

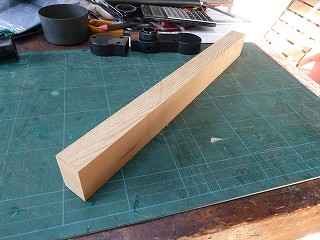

11．延長するための板はタモ材を使うことに。

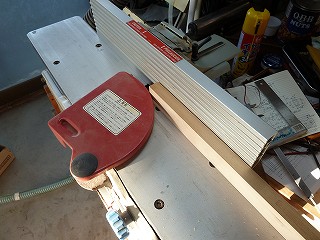

12．手押しカンナで片面を直角に切削。

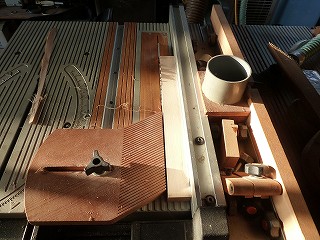

13．テーブルソーで幅を35mmに切断。

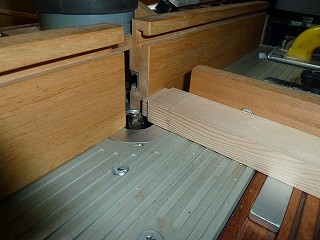

14．端面のプラスチックカバーに差し込む、段差深さ2mm部分をトリマーで切削。

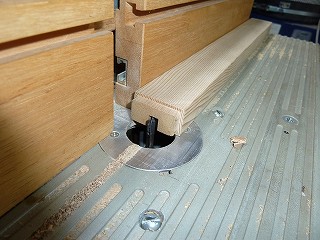

15．電線ケーブルを通す6mm幅の溝切。

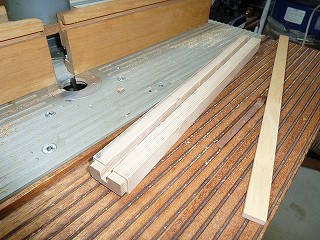

16．溝加工が出来た木のパーツ。

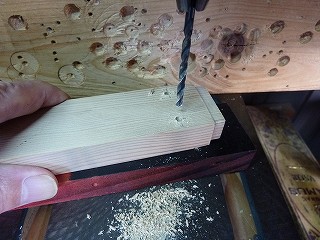

17．トラクター屋根フレームに固定するための3.5mm穴加工。

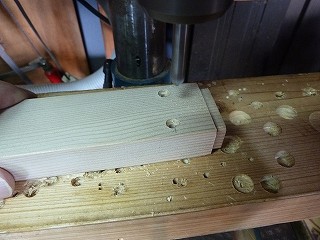

18．皿ビス用の座グリ。

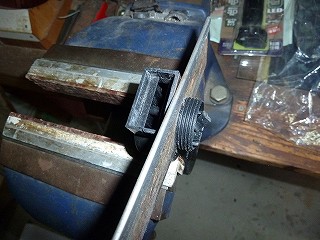

19．ファンを車の座席ヘッドレストに取り付けるためのネジは、不要なので切断した。

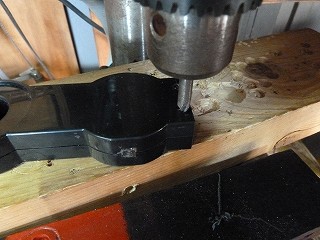

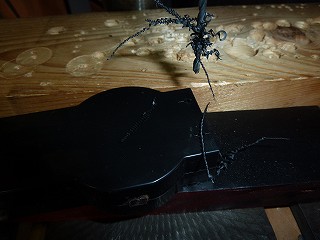

20．短いプラスチックカバーに、木パーツに取り付けるための穴あけ。

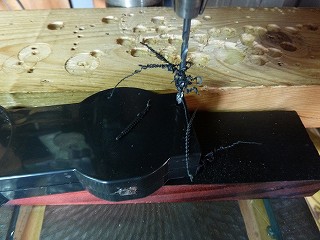

21．長い方のプラスチックカバーにも同じく穴あけ。

22．座グリ。

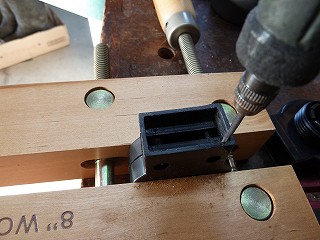

23．内部に出っ張りがあるので、マイクロルーターでその部分を切削。

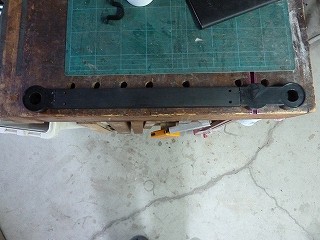

24．木のパーツを艶消しの黒で塗装し、両端にプラスチックカバーを取付け。

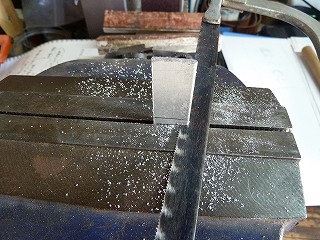

25．ファンの固定強度を高めるために、両端のプラスチックカバーに取り付けるアルミ板の製作。15mm幅のアルミ板を長さ29mmに切断。

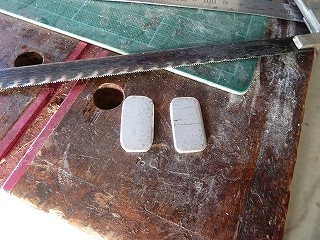

26．出来上がった2個のアルミ板。このあと穴あけし艶消し黒色に塗装した。

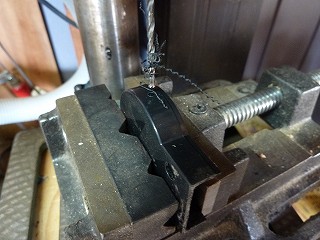

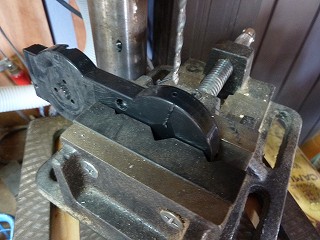

27．長い方のプラスチックカバーにM3タップの下穴2.5mmの穴あけ。

28．短い方のプラスチックカバーにも穴あけ。

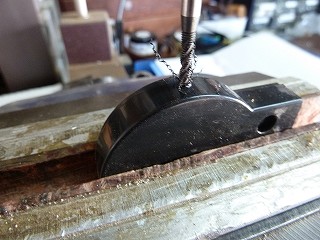

29．M3タップ。

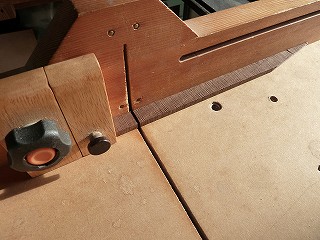

30．アルミ板とトラクター屋根フレームとの間に入れるスペーサーには紫檀を使った。テーブルソーで所定の長さに切断。

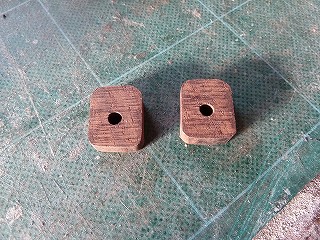

31．出来上がったスペーサー。これも艶消しの黒で塗装した。

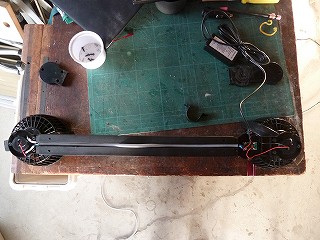

32．2芯ケーブルを使って配線。

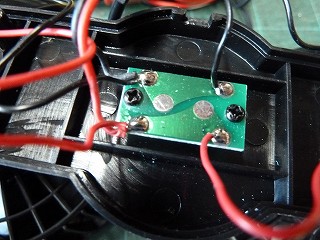

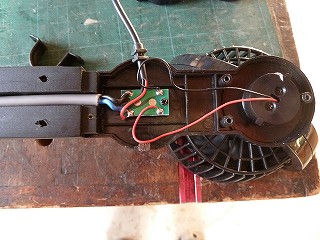

33．基盤はそのまま使って半田付けした。

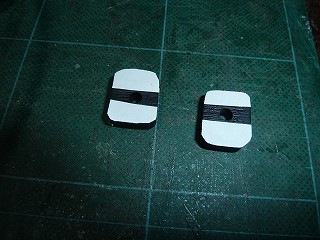

34．アルミ板に接着するために、スペーサーに両面テープを張り付け。

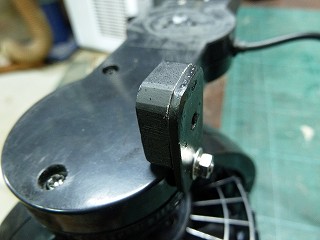

35．スペーサーを張り付けたアルミ板をプラスチックカバーに、M3キャップスクリューとナットで固定。

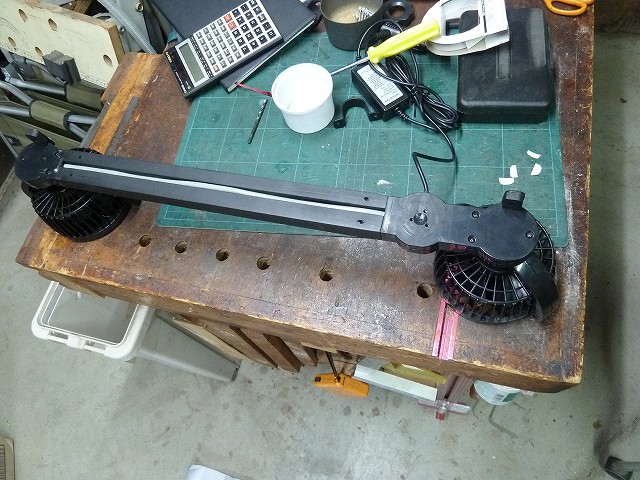

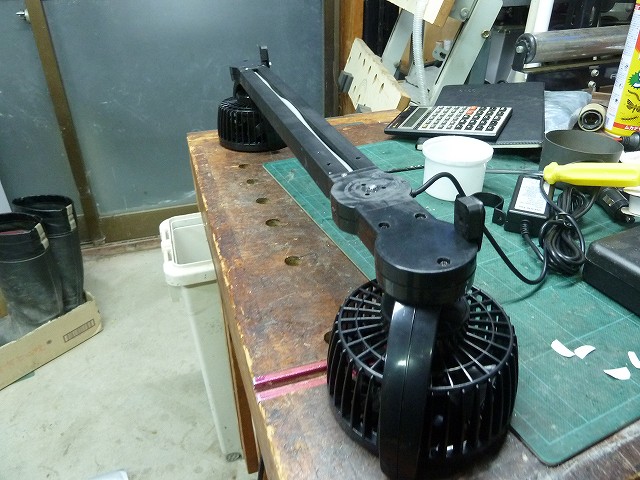

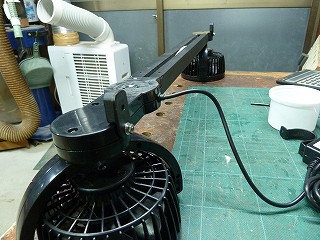

36．両方のプラスチックカバーにアルミ板を取付けて完成だ。

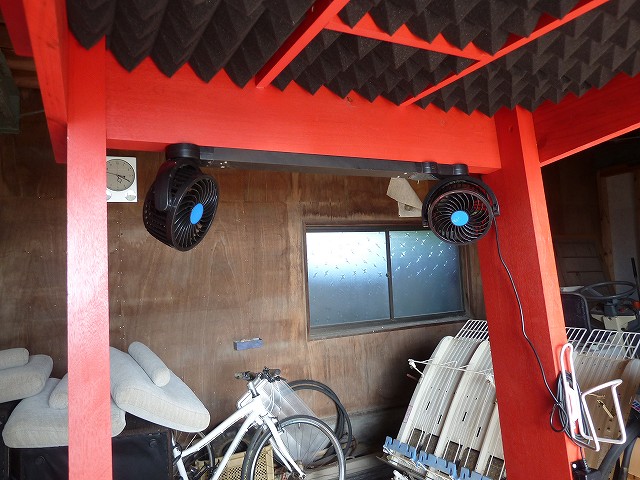

なかなかいい感じに仕上がったと思う。

さぁ次はトラクターへの取付だ。

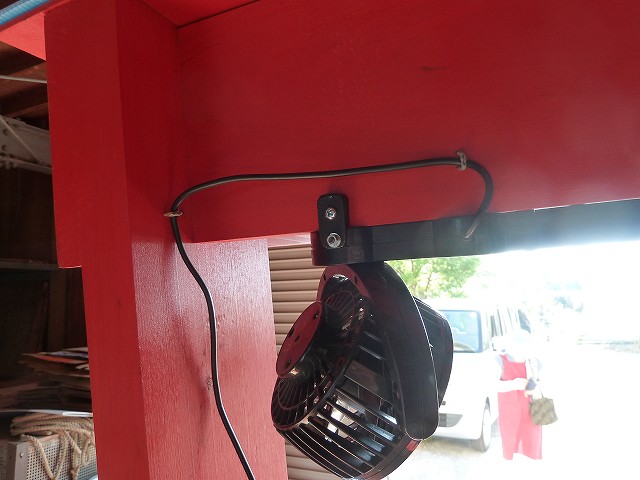

暑くなって来たので、田植え前に取付完了！！

配線はステップルで固定した。

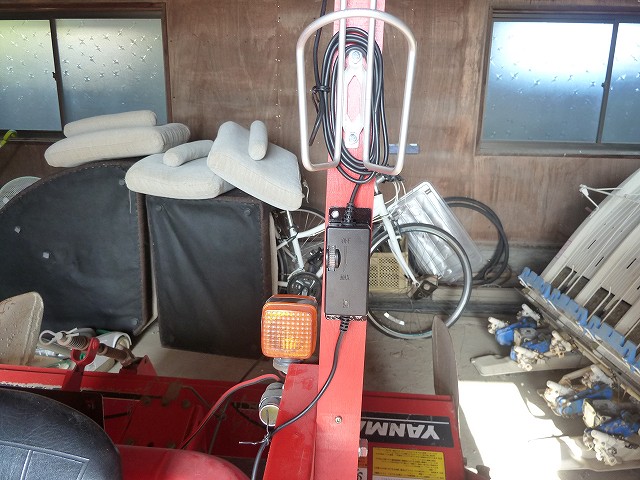

スイッチはドリンクホルダーの下に取り付けた。SW裏側に2tのアルミ板を強力両面テープで貼り付けている。
