2000/05/4
電動丸ノコで直線を切る為の治具を作ってみた。ホームセンターではいろんなガイドが売られていますが、結構お値段が張るんですよ。

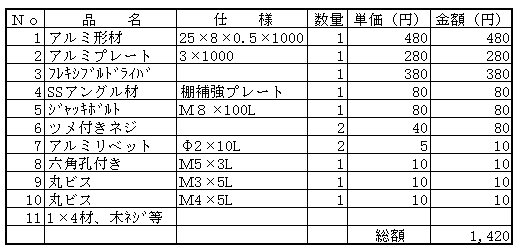

メインの材料はアルミの形材、ＳＳ製のアングル、フレキシブルシャフト付きドライバ、Ｍ８のジャッキボルトです。
ジャッキボルトは地になる部分のプレートは外し、更にネジの先端にドライバーの先が入る穴をあけて、セットボルトの入るタップ加工をします。
このボルトが入る雌ネジは、ツメ付きボルトを木材に叩きこんでいます。但し片側のナットのツメは削りとってください、そうしないと入りません。２個のネジを使っていますので与圧をかければガタも無くスムースに回ります。
ここまで書いたのですが、簡単な割に非常に説明しにくいので後は写真を見てください。解らないことがあればMail下さい。
 |
 |
 |
完成するとこんな感じです。あと私がよく使うのは300mmまでの90°と45°のガイドです。アルミの形材と1×4のキレッパシで作ると結構便利ですよ。
短い直線用にこんなのも使ってます。90°と45°が有れば色んな用途に使えます。
