2026/1/18 テンカラ仕掛け巻 テンカラとは日本古来の毛鉤釣りのことだ。この釣りを初めてかれこれ40年になる。最近はフライフィッシングがメインだが今年はテンカラ竿も振ってみたいと思い、モチベーションアップのために仕掛け巻を作ってみた。図面 |
 |
 |
|

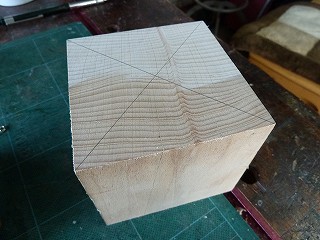

1．材料は100mm角のブナ材だ。 |

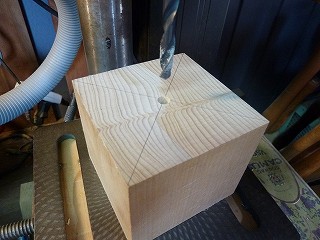

2．スクリュウチャックで把持するために、7mmの穴あけ。 |
|
 |
 |
|

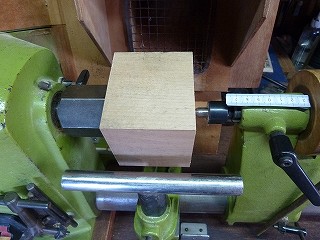

3．スクリュウチャックを木工旋盤にセット。 |

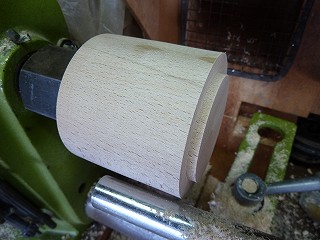

4．ワークをねじ込みテールストックで押しながら、ラッフィングガウジで円筒にターニング。 |
|
 |
 |
|
5．端を径60mmにターニング。 |

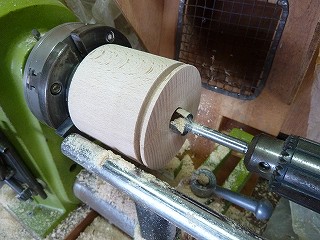

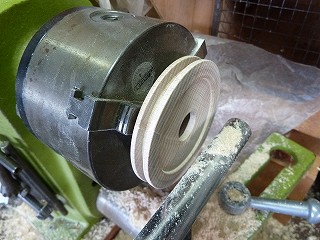

6．バンタムチャックに取り換えて、ワークをひっくり返して把持し5mmの溝加工と中央に19mmの穴あけ。 |
|
 |
 |
|

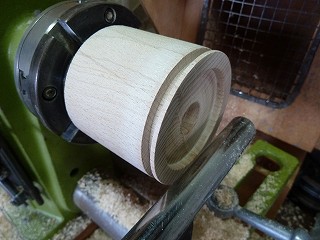

7．深さ5.5mmの段差加工。 |

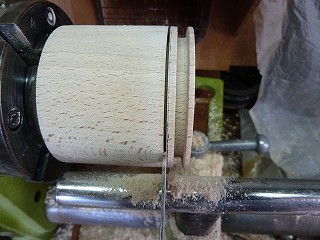

8．パーティングツールで突っ切り切断。 |
|
 |
 |
|
9．ひっくり返して1.5mmの段差加工。 |

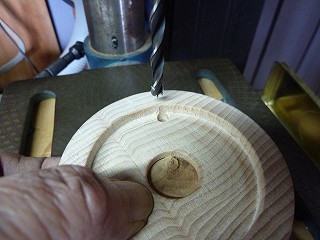

10．鉤を引っ掛けるための5mm穴あけ。 |
|
 |
 |
|
11．毛鉤のハックル部が収まる19mmの穴あけ。 |
12．ティペットが通って巻溝に誘導するための溝を、彫刻刀で加工。 |
|
 |
 |
|
13．水性ウレタン塗料で3回ほど塗装。 |
14．レーザーマシンで名前を刻印。 |
|
 |
 |
|

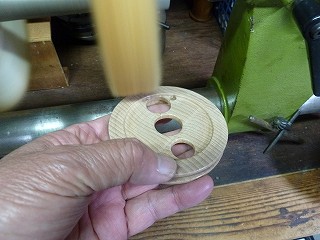

15．カルナバワックスでバッフィング。 |

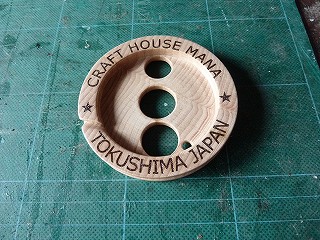

16．これでスプールは完成だ。 |
|
 |
 |
|

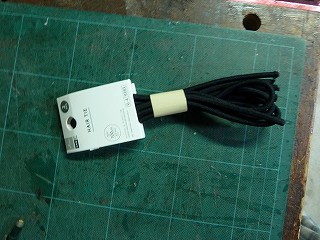

17．次は巻いた仕掛けがバラけないようにする、ストッパーゴムバンドの製作だ。材料は太いヘアーゴム。 |

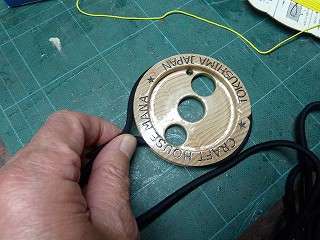

18．スプールに巻き付けて長さを計り切断。 |
|
 |
 |
|

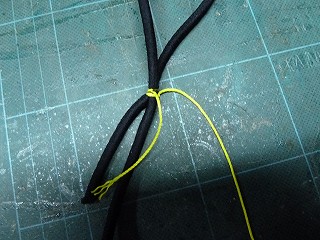

19．端をタコ糸で縛って、不要な部分を切断。 |

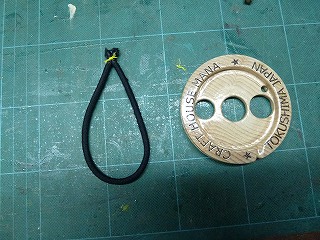

20．完成したストッパーゴムとスプール。 |
|
 |
||

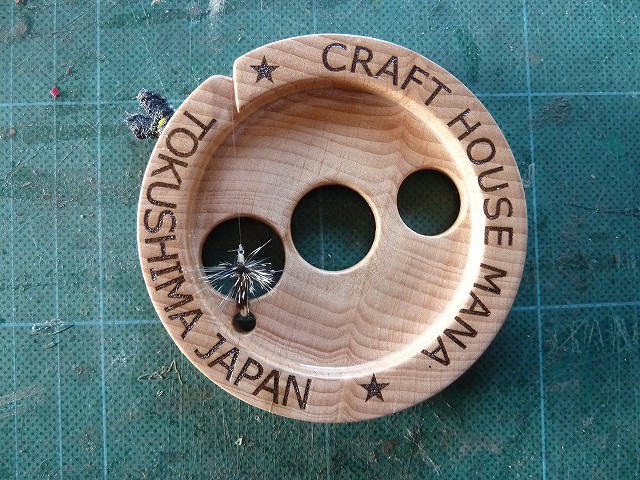

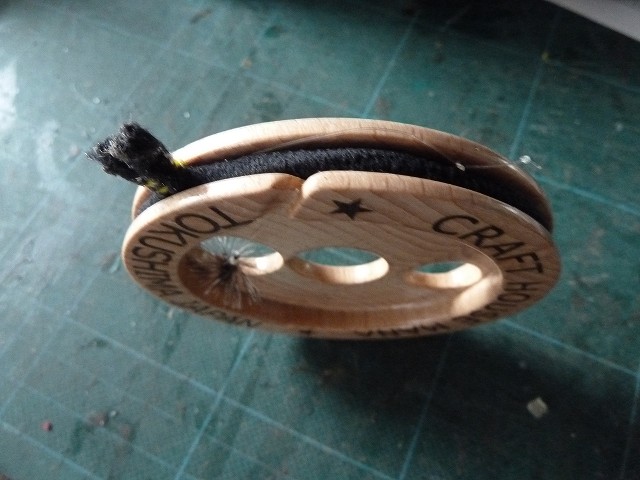

さっそくテンカラ仕掛けを巻いてみた。 |
||
 |
||
まあまあやな(^^) |
||
